Szűrőbetétek
Minden szűrőrendszer legfontosabb eleme a szűrőbetét. A betét nedvesen szilárdított cellulóz szálból van készítve, ami a foglalat köré van tekerve. A felcsavart cellulóz feszessége, ami biztosítja a szennyeződések pontos felfogását, minden szűrőbetét típushoz külön alkalmazkodik. A szűrőbetét alsó része egy szilárdító papírkorongba van bepréselve úgy, hogy nagyobb sűrűsége legyen, mint a felső résznek. Ez a módszer lehetővé teszi a szennyező anyagok fokozatos felfogását, ahol a nagyobb részecskék a felső, a kisebbek pedig az alsó részben vannak felfogva. Ez biztosítja a szűrés pontosságának növelését és megakadályozza a betét torzulását. A szövet ami a szűrőbetét alsó részéhez van rögzítve megakadályozza, hogy a felfogott szennyeződések a nyomás ingadozásánál újból elszabaduljanak. A betét szalagokkal van ellátva, hogy a szűrőtestből egyszerűbben lehessen eltávolítani. A WG – típusú betét olyan rendszerekben használható, amelyek vizet és glikolt is tartalmaznak. Ez a betét nem szívja fel a vizet, szűrőképessége NAS 6 (5 µm). A T – sorozatú szűrőbetét szűrőképessége 3-5 µm, míg a H-sorozatú 3 µm és a HH szűrőképessége 1 µm.
A betét speciálisan fejlesztett konstrukciójának eredménye a nagyon finom és hatékony szűrés, amely elnyeli a nagyon-nagy mennyiségű szennyező anyagokat, fémrészecskéket, szenet, port és vizet anélkül, hogy károsítaná vagy megváltoztatná az olaj általános tulajdonságait, valamint adalékanyagait. Az ECOFIL szűrés eredménye, hogy az olaj tiszta marad károsodás nélkül.

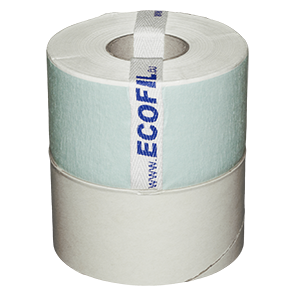

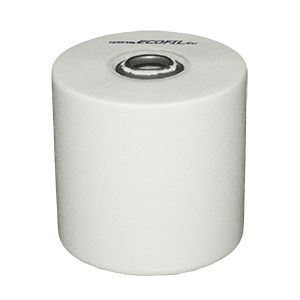

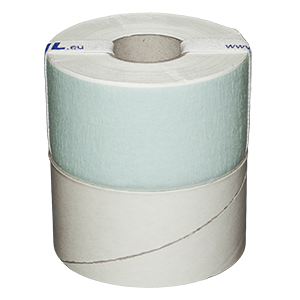

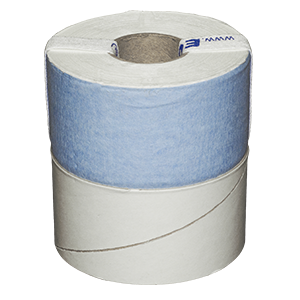

Szűrőbetétek – 101-es széria
Típus | T101 | H101 | HH101 | WE101 |
Anyag | Cellulóz | Cellulóz | Cellulóz | Cellulóz |
Átmérő (mm) | 106 | 105,5 | 105,5 | 104 |
Magasság (mm) | 114 | 114 | 114 | 114 |
Tömeg (g) | 266 | 340 | 380 | 230 |
Folyadék áteresztés (l) | 1,5 | 1,5 | 1,5 | 1,5 |
Víznyelés (l) | 0,2 | 0,15 | 0,1 | 0,25 |
Szűrési finomság (NAS) | 5-7 | 3-6 | 3-5 | 7-8 |
Szűrőház | T10 | H10 | H10 | T10 |

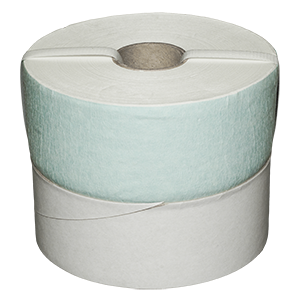

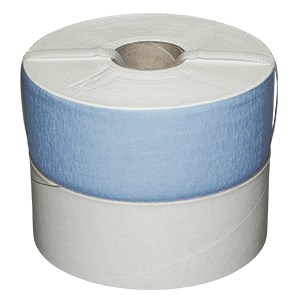

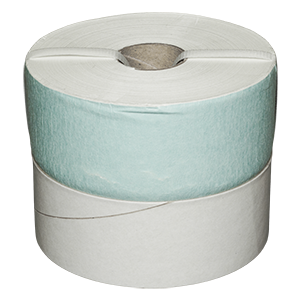

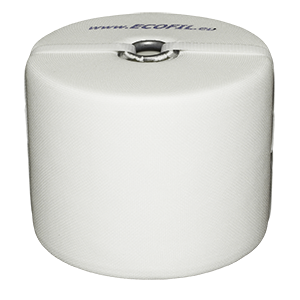

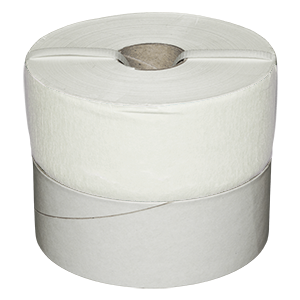

Szűrőbetétek – 201-es széria
Típus | T201 | H201 | HH201 | WE201 | WG201 |
Anyag | Cellulóz | Cellulóz | Cellulóz | Cellulóz | Polypropylén |
Átmérő (mm) | 145 | 145 | 145 | 142 | 145 |
Magasság (mm) | 114 | 114 | 114 | 114 | 114 |
Tömeg (g) | 574 | 628 | 662 | 500 | 337 |
Folyadék áteresztés (l/min) | 2 | 2 | 2 | 2 | 2 |
Víznyelés (l) | 0,4 | 0,35 | 0,3 | 0,45 | - |
Szűrési finomság (NAS) | 5-7 | 3-6 | 3-5 | 7-8 | 7 |
Szűrőház | T20 | H20 | H20 | T20 | T20 |
Szűrőbetétek – 301-es széria (csak rendelésre)
Típus | T301 | H301 | HH301 | WE301 | WG301 |
Anyag | Cellulóz | Cellulóz | Cellulóz | Cellulóz | Polyproppylén |
Átmérő (mm) | 180 | 180 | 180 | 178 | 180 |
Magasság (mm) | 114 | 114 | 114 | 114 | 114 |
Tömeg (g) | 850 | 965 | 1033 | 725 | 543 |
Folyadék áteresztés (l/min) | 3 | 3 | 3 | 3 | 3 |
Víznyelés (l) | 0,6 | 0,5 | 0,4 | 0,75 | - |
Szűrési finomság (NAS) | 5-7 | 3-6 | 3-5 | 7-8 | 7 |

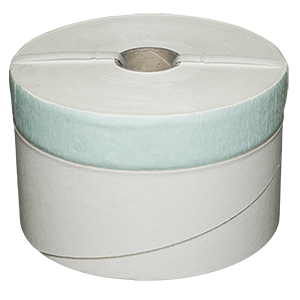

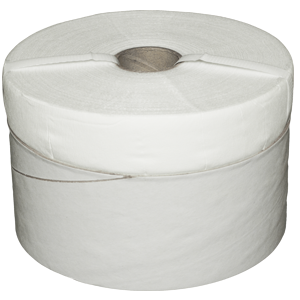

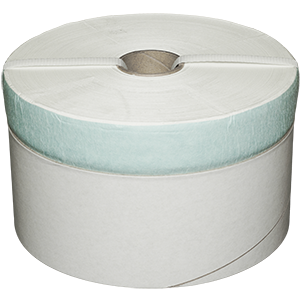

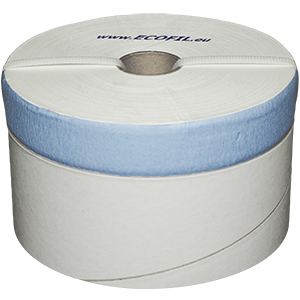

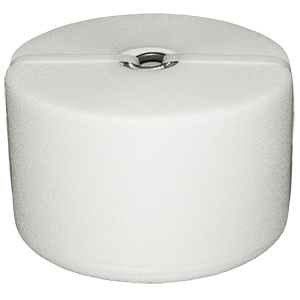

Szűrőbetétek – 351-es széria
Típus | T351 | H351 | HH351 | WE351 | WG351 |
Anyag | Cellulóz | Cellulóz | Cellulóz | Cellulóz | Polypropylén |
Átmérő (mm) | 190 | 190 | 190 | 190 | 190 |
Magasság (mm) | 114 | 114 | 114 | 114 | 114 |
Tömeg (g) | 1035 | 1040 | 1144 | 980 | 674 |
Folyadék áteresztés (l/min) | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Víznyelés (l) | 0,9 | 0,8 | 0,75 | 0,98 | - |
Szűrési finomság (NAS) | 5-7 | 3-6 | 3-5 | 7-8 | 7 |
Szűrőház | T35, SN | H35, SN | H35, SN | T35, SN | T35, SN |

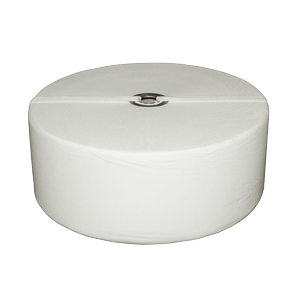

Szűrőbetétek – 401-es széria
Típus | T401 | WG401 |
Anyag | Cellulóz | Polypropylén |
Átmérő (mm) | 288 | 288 |
Magasság (mm) | 114 | 114 |
Tömeg (g) | 2300 | 1514 |
Folyadék áteresztés (l/m) | 10 | 10 |
Víznyelés (l) | 1,2 | - |
Szűrési finomság (NAS) | 5-7 | 7 |
